印刷厂利用板式换热器进行废水余热回收

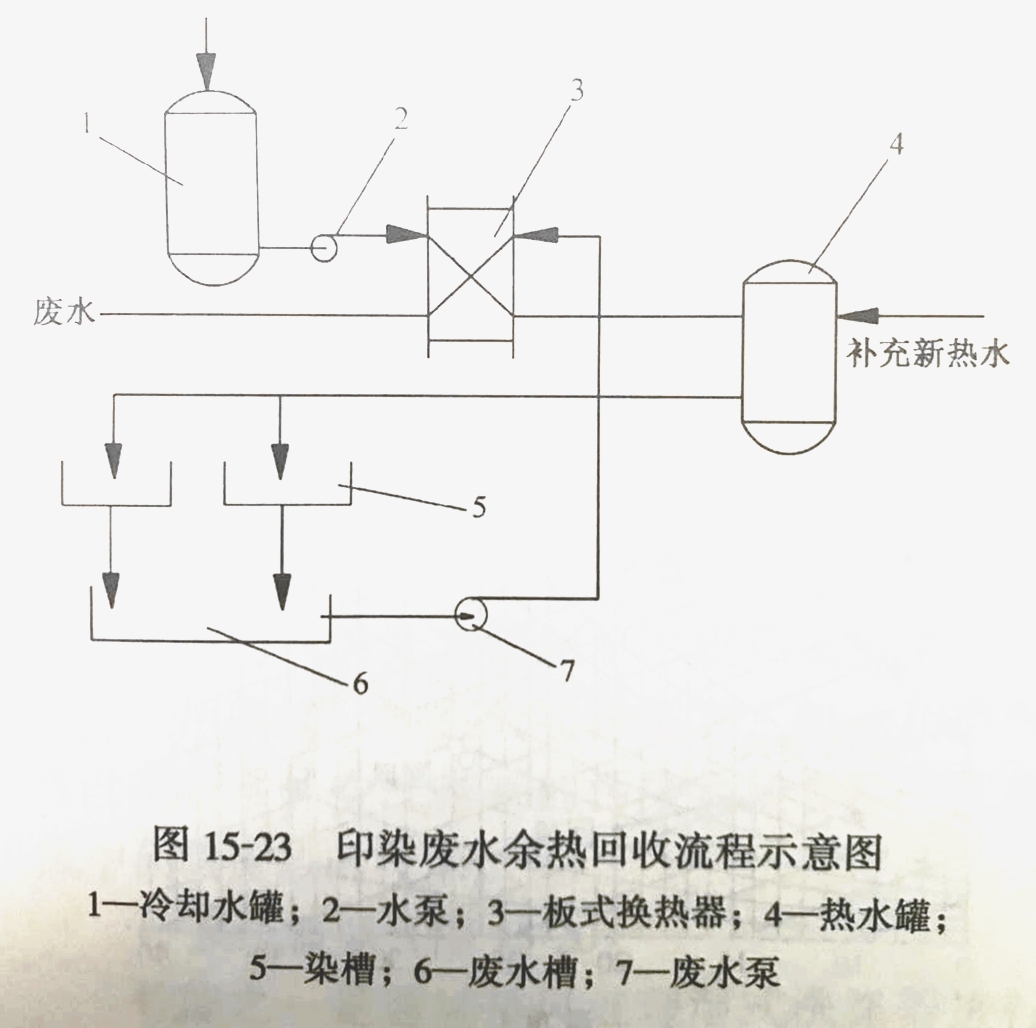

印刷厂生产过程中需要大量热水进行染色，而染色后会产生大量高温废水，如何利用废水中的热量对供水进行加热，减少热量供给，是一项节能减排的重要工作。下边主要讲一下这一工艺流程。 如图15-23所示。 由热力锅炉提供的热水从热水罐流向染色槽进行染色操作，染色后的废水进入废水槽，此时废水温度大约为80℃。此时由废水加压泵将高温废水送往板式换热器，放出热量后再排放掉。冷却水经水泵通过板式换热器，在冷却废水的同时吸收热量且温度由20℃上升到70℃，通过锅炉的再加热，变成染色供给水。该余热回收装置每小时可回收余热达6.9GJ，其节能效益极为显著。
