说明

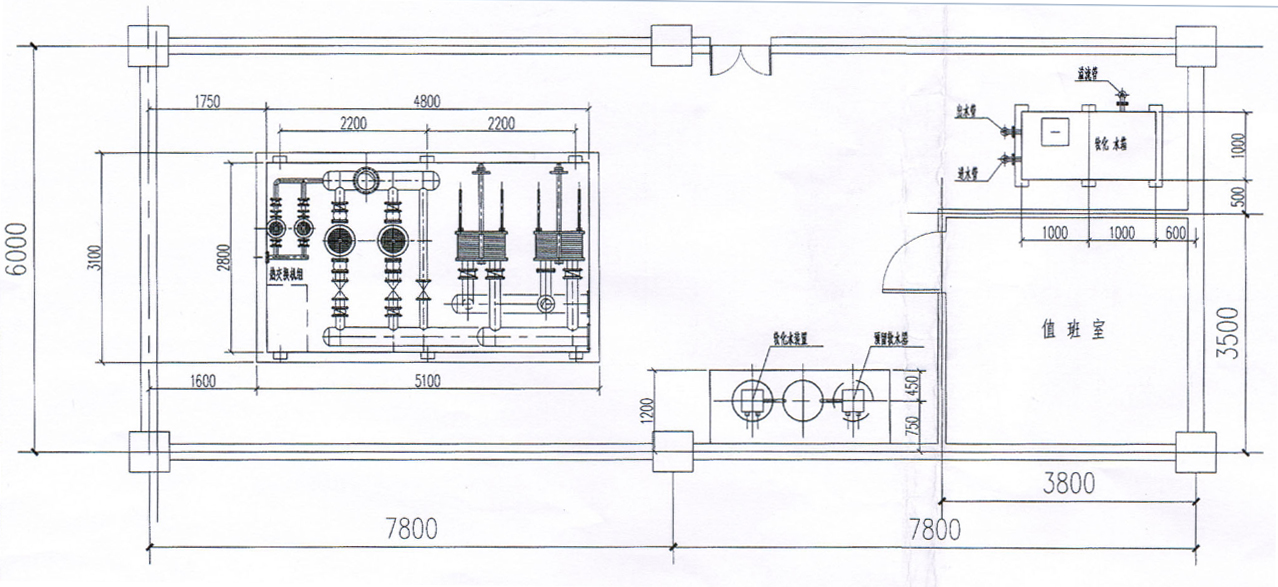

1、本工程设计以热交换站室内地面标高作为设计物对标高:0.00m。图中尺寸排标高以来为单位外,其余均以毫来为单位。
2、本工程通风救护队室外官网工程。一次网供热热媒研石电厂集中保热系统高温热水。换热机组采用成品全自动无人位守机组。

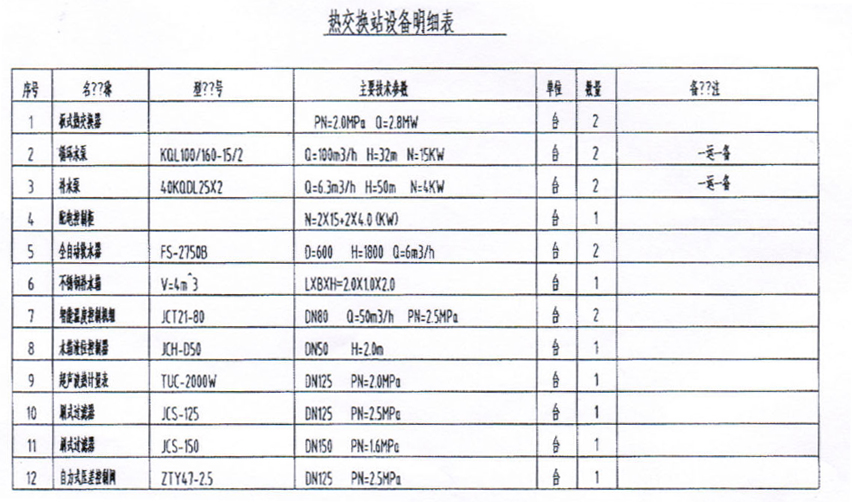

所看设备参知见对表
3、管道及连接:热水管道均采用无缝钢管,采用焊装或法兰连接,给水及软化水管道采用镀锌钢管,丝扣或法兰连接。管道穿墙时应设套管,套管两端与装饰面齐平。
4、所有设备的基础等设备到货后参照设备生产厂根供的技术资料进行。图示基确及安装仅作为示意图,设备参载见图示。
5、所有设备的安装。均参照设备生产厂提供的技术资料进行。总精螺检按设备要求酸置。不创邻补水箱安装前,应找平基础并笔|设海青油电商层。恒温控例机组(含调节间)、太省流位控制器、热计量表、刷或过滤恶等,安装中根据观场实际情况可适当调整美|安蝶位置及标高,以美观、食于操作和检修为原则。
6、所有集空管道处须设置必要的支、昂、托架。管道重量不得系受于所连接的设备上。具体形式由落工单位最据现场实标情观感情表定。支品宪做法群参圈围家标难图集95R417-1.9
7、系就安装完毕后。一次熊进行P=2.0MPa的水压试验。二次进行P=1.2MPa的水压试验。水压试验获屋施工及警我观落要求的程序遗布。
8、系就试压合格后,充清除金属表面的保括,然后防领底幸面道,星%不保温管道采用两布三治进行防腐处理,明装给水及数化水管道外期银粉商道外。热水管道均采用50mm厚高温型更质激象建进行保温,外部采用0.5mm厚缴件铁皮做保护层。做法评见国家标准图集98R418。
9、系就安装完举并经试压合格后,应对系统进行反复注水排水、直至薪水中不含泥沙、我用等杂质且水色不平独时,再开启箱环水系貌。并及时清理过润器。至无杂物时方为合格。
10、图中所注管道标高均为管道安装中心标高,根据现杨关标情况在不影响美魂、食于操作和维修的原则下,施工单位可做适当调。
整并根据室外供热管同调整管道的平面位置及标高。
